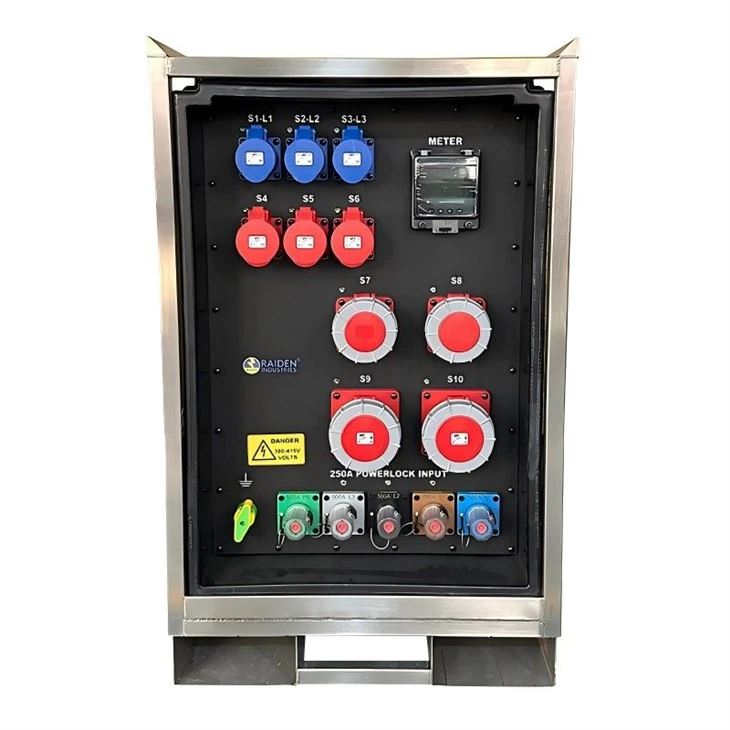

1. Strwythur Cyffredinol a Chydrannau Craidd
250A Powerlock Three-Cam Pedwar-Rhyngwyneb Mewnbwn Gwifren
Wedi'i ffurfweddu â phlygiau gwrywaidd a benywaidd Powerlock 4-polyn: gwyrdd (AG daear), llwyd (L1), coch (L2), brown (L3), glas (N niwtral), capasiti cario cerrynt graddedig 250A, 360–415V tri-cyfnod AC; Yn meddu ar derfynellau cloi daear gwyrdd melyn pwrpasol, bar bysiau sylfaen equipotential y cabinet, sy'n bodloni manylebau sylfaen pŵer dros dro; Wedi'i farcio "250A POWERLOCK INPUT", sy'n gwasanaethu fel y prif fewnbwn pŵer ar gyfer yr uned gyfan, gan gysylltu â setiau generadur i fyny'r afon / blychau cysylltiad foltedd uchel dros dro trefol.
Wedi'i adeiladu-mewn torrwr cylched cas wedi'i fowldio (MCCB): 250A amddiffyn prif linell sy'n dod i mewn,-baglu amrantiad ar unwaith,-baglu gorlwytho hir{3}}oedi.
2. Modiwl Mesurydd (Ardal Uchaf Dde METER) Mesurydd pŵer aml-swyddogaethol digidol gyda swyddogaethau monitro integredig:
Caffael data mesuradwy: Foltedd tri cham L1/L2/L3, cerrynt tri cham, pŵer gweithredol/adweithiol, defnydd cronnol o drydan (kWh), ffactor pŵer; Darlleniadau delweddu digidol lleol i ddiwallu anghenion biliau trydan digwyddiadau mawr, rheoli llwythi a rhybuddion gorlwytho.
3. Matrics Soced Allbwn Cangen
(1) Grŵp Socedi Diwydiannol Bach 32A (Dwy Haen Uchaf: S1–S6)
S1-L1, S2-L2, S3-L3: 3 socedi diwydiannol un cam glas 3P+N+PE 32A (goleuadau 230V, rheolaeth sain, offer bach);
S4, S5, S6: 3 coch 3P+PE 32A tri-socedi diwydiannol tri cham (goleuadau cam bach 400V, offer mwyhadur pŵer);
Mae pob soced yn cynnwys torrwr cylched bach + dyfais cerrynt gweddilliol (amddiffyniad personol RCD 30mA).
(2) Uchel-Allbynnau Cangen Powerlock Power (Canol ac Isaf S7–S10)
4 cylched allbwn Powerlock 250A annibynnol (S7/S8/S9/S10), cysylltwyr benywaidd Powerlock diamedr mawr coch, mae gan bob cylched torrwr cylched achos annibynnol wedi'i fowldio ar gyfer rheolaeth ar wahân, a ddefnyddir ar gyfer offer uchel -llwyth tri-cyfnod megis sgriniau llwyfan, seinyddion arae llinell fawr, a pheiriannau llwyfan trwm, gydag uchafswm capasiti o 2 gylched {0} llwyth sengl llwyth tri-cyfnod.
4. Arwyddion Diogelwch ac Affeithwyr
Arwydd rhybudd foltedd uchel: DANGER 360-415V volts; Terfynell sylfaen gyfartal ar gyfer cabinet, strwythur amddiffynnol clo drws, ffrâm drws wedi'i selio rhag sblash;
Proses Gais Gyflawn ar gyfer Cyflenwad Pŵer Diwydiannol Dros Dro
Cam 1: Cysylltiad Pŵer i fyny'r afon
Cysylltwch y blwch foltedd uchel dros dro generadur/trefol â mewnbwn Powerlock 250A gwaelod y cabinet drwy geblau Powerlock dyletswydd trwm. Cloi diogel a sylfaen lawn, yna trowch y prif dorrwr sy'n dod i mewn ymlaen.
Cam 2: Dosbarthiad Llwyth Hierarchaidd
-gêr pŵer isel (consolau rheoli, cyfrifiaduron personol, goleuadau llwyfan cynorthwyol): S1–S6 32A socedi diwydiannol; uchafswm llwyth cylched sengl-: 22kW 3-cyfnod /7.5kW un cam.
Gêr llwyfan pŵer uchel (waliau LED, araeau llinell, lifftiau llwyfan, gêr effaith arbennig): Pedair allfa Powerlock 250A annibynnol S7–S10 ar gyfer rheoli llwythi trwm ar wahân.
Cam 3: Cynnal a Chadw a Rheoli Diogelwch ar-safle
Gwiriad arferol: Monitro-foltedd amser real, cerrynt a defnydd pŵer drwy'r mesurydd adeiledig-i osgoi gorlwytho.
Ynysu namau: Dim ond y gangen ddiffygiol sy'n baglu ar ollyngiad / cylched byr; mae'r prif bŵer yn parhau ar gyfer llwythi eraill.
Trefn -postio'r digwyddiad: Torri'r torwyr cangen i ffwrdd yn ddilyniannol → cau'r prif switsh → datgysylltu ceblau Powerlock, selio a throsglwyddo'r cabinet.
Senarios Nodweddiadol
Gwyliau cerddoriaeth awyr agored, cyngherddau teithiol, seremonïau agor/cau chwaraeon, datgeliadau awyr agored, ffilmio ar-lleoliad, cyflenwad pŵer uchel-adeiladu dros dro.
FAQ:
1: Beth yw'r cyfanswm pŵer mwyaf y gall yr uned ddosbarthu dros dro hon ei gefnogi?
Cyfradd mewnbwn cerrynt yw 250A o dan 415V system tri cham; cyfanswm llwyth uchaf yn cyrraedd ~179.7kW. Mae pob cangen Powerlock S7-S10 ar wahân yn cario hyd at 250A o lwythi trwm tri cham, tra bod S1-S yn cyfyngu llwyth cylched sengl i 7.5kW sengl-cyfnod / 22kW tri{-cyfnod.
2: Pa amgylchedd y mae'r cabinet dur di-staen hwn yn addas i'w ddefnyddio yn yr awyr agored? Beth yw ei sgôr amddiffyn?
Mae'r amgaead yn 304 o ddur di-staen gydag amddiffyniad rhag mynediad IP54. Mae'n gweithio'n sefydlog ar dymheredd amgylchynol o -15 gradd i +50 gradd , yn gallu gwrthsefyll glaw a llwch yn tasgu. Mae ei wrthwynebiad effaith IK10 yn delio â thwmpathau trafnidiaeth aml, ac mae ymwrthedd chwistrellu halen ysgafn yn cefnogi digwyddiadau awyr agored arfordirol. Ni ellir ei ddefnyddio o dan foddi trwm parhaus neu amgylcheddau cyrydol asid / alcali trwm.
3: Pam mabwysiadu mathau o allfeydd deuol (socedi diwydiannol 32A + 250A Powerlock)?
Mae'n gwireddu sylw llwyth llawn ar gyfer digwyddiadau dros dro:
Mae socedi 32A S1–S6 yn gwasanaethu offer ategol pŵer isel megis consolau goleuo, gliniaduron a lampau llwyfan bach;
Mae pedwar allbwn Powerlock 250A annibynnol (S7–S10) yn cyfateb-gêr pŵer uchel gan gynnwys sgriniau LED mawr, systemau sain arae llinell a rigiau codi llwyfan, gan osgoi gorlwytho cylched sengl a symleiddio gwifrau cebl ar gyfer llwythi trwm.
4: Sut mae'r cabinet yn sicrhau diogelwch pan fydd cylched byr neu ollyngiad trydan yn digwydd?
Mae'n cymhwyso amddiffyniad ynysig hierarchaidd:
Mae pob cangen yn ffitio MCB annibynnol a 30mA RCD ar gyfer amddiffyniad sioc drydan personol;
Mae MCCB 250A yn gweithredu fel y prif amddiffyniad sy'n dod i mewn gyda chynhwysedd torri cylched byr o 10kA;
Mae baglu â namau ond yn torri'r gangen ddiffygiol i ffwrdd yn lle'r cabinet cyfan, gan gadw offer arall wedi'u pweru ymlaen heb blacowt llawn ar y safle.
